HDPE給水管生產工藝及性能介紹

一、HDPE給水管生產工藝流程簡單介紹

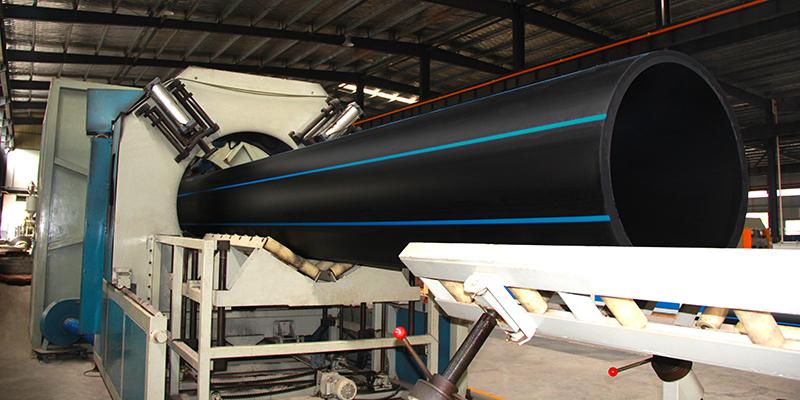

色母料 PE100母料——80℃干燥預處理——壓出機（共擠）——真空水槽冷卻定徑——冷卻水槽——噴印機——引取機——盤卷機（小口徑）——切割機——成品架臺——成品出廠檢驗

二、HDPE給水管的檢測項目及指標

1、外觀、尺寸、顏色、壁厚、長度

• HDPE給水管外觀：管材的內外表面應清潔、光滑，不允許有氣泡、明顯的劃傷、凹陷、雜質、顏色不均等缺陷。管端頭應切割平整，并與管軸線垂直。
• HDPE給水管顏色：市政飲用水管材的顏色為藍色或黑色，黑色管上應有共擠出藍色色條。色條沿管材縱向至少有三條。其他用途水管可以為藍色和黑色。暴露在陽光下的敷設管道（如地上管道）必須是黑色。
• HDPE給水管長度：直管長度一般為6m、9m、10m、12m，也可由供需雙方商定。長度的極限偏差為長度的+0.4%，-0.2%。盤管盤架直徑應不小于管材外徑的18倍，盤管展開長度由供需雙方商定。
• HDPE給水管尺寸、壁厚：

2、HDPE給水管物理性能檢測及技術指標

• 斷裂伸長率

斷裂伸長率是HDPE給水管良好柔韌性的表現之一，通過對PE管材斷裂伸長率的測定，以保證管材對地基不均勻沉降的適應能力，滿足抗震性能的需要。

國家標準要求：斷裂伸長率≥350%，天卓塑膠的PE管材在實際檢測斷裂伸長率時，到達設備的極大量程未斷裂，此時引伸計的位移為350mm，即試樣被拉伸350mm時，仍未斷裂，此時的伸長率為700%，由此可以看出我們天卓PE管的斷裂伸長率大于700%遠大于國家標準要求。

• 縱向回縮率

HDPE給水管受熱后易發生變形，縱向回縮率的測定旨在檢測在熱影響下PE管材沿軸向的尺寸變化程度。管材縱向回縮率反映了熱塑性塑料管材產品在熱影響下管材沿縱向塑性變化的尺寸穩定性。標準要求縱向回縮率≤3%。

• 氧化誘導時間

氧化誘導時間為衡量HDPE給水管熱穩定性的一項重要指標，它的長短與PE管材的長期耐熱氧化老化壽命密切相關，通過對管材氧化誘導時間的測定，以保證管材在施工、焊接及50年的使用期內仍能滿足使用要求。通過測定試樣在高溫條件下開始發生自動催化反應的時間（即氧化誘導時間），對試樣的熱穩定性作出評價。
