GB/T13663-2018 PE給水管新國標與老標準的區別

聚乙烯給水管道開發至今已經有50多年的歷史，由于其自身獨特的優勢而被廣泛應用于城市供水，農田灌溉等領域。聚乙烯給水管道在國內外應用越來越廣泛的同時，相應的標準也日趨規范化、嚴謹化和統一化。隨著對聚乙烯原料和產品質量、生產工藝和檢驗設備、標準化體系建設和系統選用性等方面的長足進步和深入研究，GB/T13663-2000版的標準已不適應新形勢發展的需求，新版GB/T13663《給水用聚乙烯（PE）管道系統》系列國家標準經國家標準委批準分別于2018年7月1日正式實施，標準技術內容變化較大，對給水管材生產、 應用、設計、檢測、管理等各相關行業都有一定的影響。本篇介紹PE管材新版標準與2000版標準的區別，以供大家更好地梳理標準的變化，增強理解和應用。

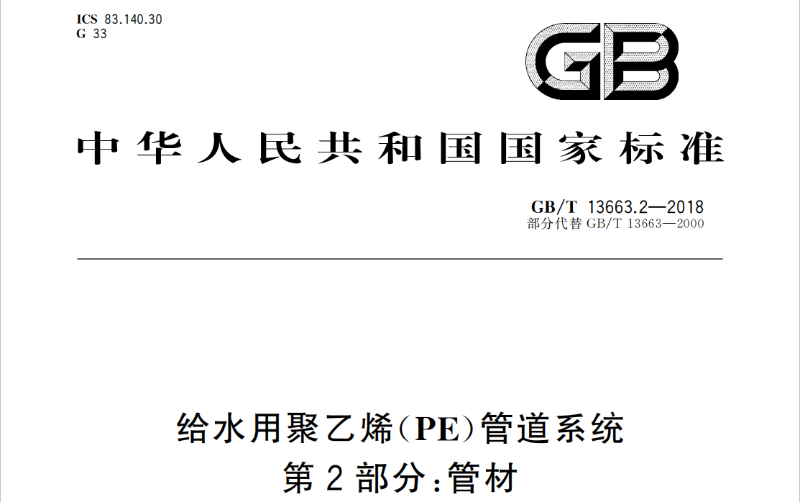

GB/T13663.2-2018《給水用聚乙烯（PE）管道系統 第2部分 管材》

———刪除了PE63材料制造的管材,僅包含PE80和PE100材料制造的管材(本部分第1章);

———增加了最大工作壓力不大于2.0MPa和參考工作溫度為20℃的要求(本部分第1章);

———增加了管材公稱外徑的范圍,將管材公稱外徑由1000 mm 增加至2500 mm(本部分第1章);

———將術語、定義、符號和縮略語的相關內容,移入GB/T13663.1—2017第3章;

———修改了聚乙烯混配料的分級和命名相關內容,刪除了PE63級別材料的分級和命名,增加了混配料的80℃長期靜液壓強度曲線不允許在5000h前(t<5000h)出現拐點的要求(本部分4.2);

———刪除了材料的基本性能要求,調整至GB/T13663.1—2017;

———增加了標識色條用混配料的規定(本部分4.3);

———修改了回用料的要求(本部分4.4);

———增加了產品分類的要求(本部分第5章);

———刪除了其他用途水管顏色和暴露在陽光下敷設管道顏色相關內容,增加了藍色管材僅用于暗敷(本部分6.2.2);

———修改了管材長度的極限偏差,規定長度不應有負偏差(本部分6.3.1.1);

———增加了管材公稱外徑的范圍,修改了管材平均外徑的要求;將管材不圓度從附錄A 調整至表2(本部分6.3.2);

———增加了管材縮口的規定(本部分6.3.2);

———常用SDR系列增加了SDR9和SDR41,增加了管系列(本部分6.3.3.1);

———修改了任一點壁厚公差的要求(本部分6.3.3.2);

———將聚乙烯管道系統對溫度的壓力折減調整至GB/T13663.1—2017附錄C;

———刪除了PE63級別管材靜液壓強度的相關要求。管材靜液壓強度(20 ℃,100h)試驗參數PE80環應力由9.0MPa修改為10.0MPa,PE100環應力由12.4MPa修改為12.0MPa;靜液壓強度(80℃,165h)試驗參數PE80環應力由4.6MPa修改為4.5MPa,PE100環應力由5.5MPa修改為5.4MPa(本部分6.4.1);

———修改了表6中環應力/最小破壞時間的對應關系(本部分6.4.2);

———管材物理力學性能中增加了熔體質量流動速率、炭黑含量、炭黑分散/顏料分散、灰分、壁厚大于12mm 管材斷裂伸長率和耐慢速裂紋增長的要求(本部分6.5);

———將管材的氧化誘導時間試驗參數和要求由“200℃,≥20min”修改為“210℃,≥20min”(本部分6.5);

———管材的物理力學性能中刪去耐候性要求,將其調整至GB/T13663.1—2017第4章表3;

———增加了耐化學性能要求(本部分6.7);

———增加了系統適用性要求(本部分6.8);

———修改了試驗方法的相關要求(本部分第7章);

———檢驗分類中增加了控制點檢驗(本部分8.1);

———修改了管材的組批和分組的要求(本部分8.2);

———出廠檢驗項目增加了熔體質量流動速率(本部分8.3.1);

———出廠檢驗的抽樣方案修改為“取一般檢驗水平I,接收質量限(AQL)4.0”(本部分8.3.2);

———增加了控制點檢驗的相關要求(本部分8.4);

———修改了型式檢驗時管材規格的選取要求(本部分8.5.1);

———修改了型式檢驗的檢驗項目(本部分8.5.2);

———型式檢驗增加了“一般情況下,每三年進行一次型式檢驗”的要求,將“產品長期停產后恢復生產時”修改為“產品停產一年以上恢復生產時”,刪去了“國家質量監督機構提出進行型式檢驗的要求時”(本部分8.5.4);

———修改了判定規則的要求,增加了“如有衛生要求時,衛生指標有一項不合格判為不合格批”(本部分8.6);

———修改了標志要求(本部分第9章);

———標志內容中增加了混配料牌號、管材批號和回用料標志的要求,并增加了標志示例(本部分9.5);

———修改了包裝要求,增加了“在外包裝、標簽或標志上應寫明廠名、廠址”(本部分10.1);

———刪去了堆放高度不得超過1.5m 的要求;

———增加了資料性附錄“本部分與ISO4427-2:2007相比的結構變化情況”(本部分附錄A);

———增加了資料性附錄“本部分與ISO4427-2:2007的技術性差異及其原因”(本部分附錄B);

———增加了規范性附錄“帶可剝離層管材”(本部分附錄C);

———增加了資料性附錄“高耐慢速裂紋增長性能PE100混配料和管材”(本部分附錄D);

———增加了資料性附錄“PN、MRS、S和SDR 的關系”(本部分附錄E)。

本部分使用重新起草法修改采用ISO4427-2:2007《塑料管道系統 給水用聚乙烯(PE)管材和管件 第2部分:管材》。

本部分與ISO4427-2:2007相比在結構上有較多調整。在附錄A中列出了本部分章條編號與ISO4427-2:2007章條編號的對照一覽表。

本部分與ISO4427-2:2007相比存在技術性差異。相關差異已編入正文中并在它們所涉及的條款的頁邊空白處用垂直單線(|)標識。在附錄B中給出了這些技術性差異及其原因的一覽表。
