CJ/T 120-2016 給水涂塑復合鋼管標準解讀

CJ/T 120-2016給水涂塑復合鋼管是現行的行業標準，相當于國標，用于替代CJ/T 120-2008。適用于輸送介質溫度低于45度的給水涂塑鋼管的設計制造和檢驗以及標識運輸和儲存。

給水涂塑復合鋼管分類：1、按內涂層分聚乙烯涂層和環氧樹脂涂層；2、按外涂層分熱鍍鋅涂層、聚乙烯涂層和環氧樹脂涂層。

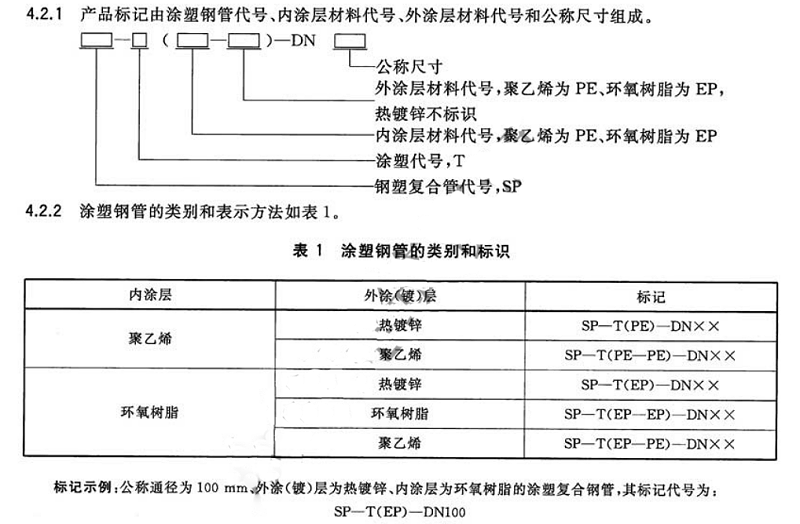

給水涂塑復合鋼管標識：

給水涂塑復合鋼管材料：

1、基管：一般常用螺旋焊管、直縫焊管、無縫鋼管，根據口徑和壓力選擇。

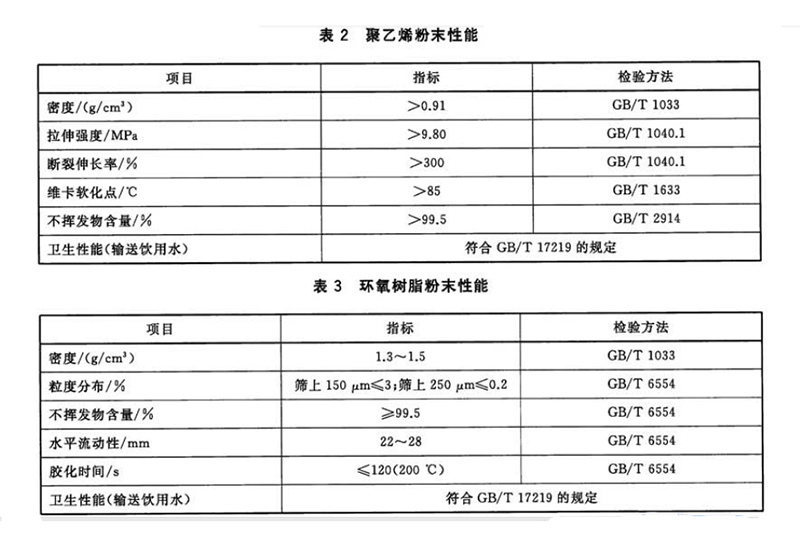

2、防腐材料：涂塑鋼管防腐涂層用的聚乙烯粉末和環氧樹脂粉末的性能指標見下表

給水涂塑復合鋼管基管加工和表面處理：

1、焊接鋼管需要清理內外表面的毛刺；

2、兩端帶溝槽和帶承插口的應在涂塑前加工好溝槽或承插口。兩端帶法蘭的在涂塑前應焊接好法蘭。

3、涂塑前需要進行噴砂或酸洗磷化等工藝處理基管表面，對于DN≥150口徑基管，除銹等級應達到Sa2.5級，處理后基管表面錨紋深度應達到40-100微米。

給水涂塑復合鋼管外觀要求：

1、內外壁平整光滑、色澤均勻、無傷痕、針孔和粘附異物；圖層顏色可由供需雙方協商確定。

2、鋼管應平直，DN≥150的涂塑鋼管彎曲度應不大于全長的0.2%，端面應與管軸線垂直。

3、焊接連接的涂塑鋼管應去除兩個管端的內外涂層，長度約為100-150mm。

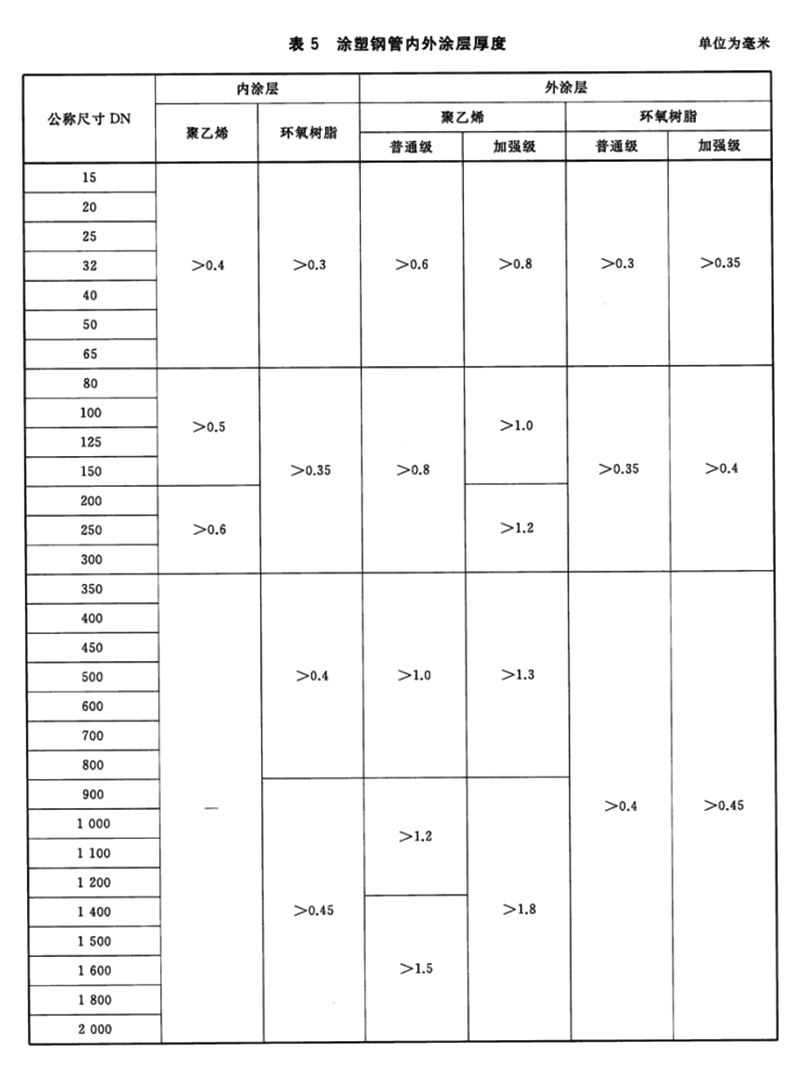

給水涂塑復合鋼管涂層厚度： 根據鋼管口徑，涂層厚度需要滿足以下要求。

給水涂塑復合鋼管性能：

1、針孔試驗：涂塑鋼管內外表面要用電火花檢測儀檢測，無電火花產生。

2、涂層附著力：聚乙烯涂層附著力不應小于30N/cm，環氧樹脂涂層附著力應不低于3級。

3、彎曲性能：切取長1200mm的試樣，在常溫下以基管外徑8倍，在彎管機上進行彎曲；聚乙烯涂層的彎曲90度，環氧樹脂涂層的彎曲30度，涂層無裂紋和剝離。

4、壓扁性能：切取長50mm的試樣，常溫下置于兩平板間，在拉力試驗機上漸漸壓縮；聚乙烯涂層的壓縮到試樣外徑的2/3，環氧樹脂涂層的壓縮到試樣外徑的4/5，涂層無裂紋和剝離。

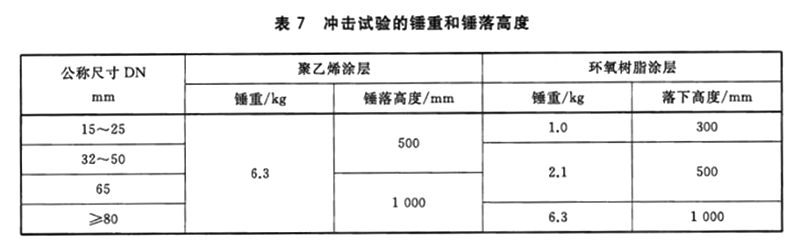

5、沖擊性能：切取100mm的試樣，在常溫下按下表規定進行沖擊試驗，試驗后，涂層無裂紋和剝離。

6、衛生性能：輸送飲用水的涂塑復合鋼管需要符合GB/T 17219標準規定。

給水涂塑復合鋼管運輸：

管材運輸裝車時要有防止外涂層劃傷的措施；裝車后需要捆綁牢固，防止運輸中劇烈撞擊；裝卸時不能拋摔，應使用尼龍吊帶進行吊裝。

給水涂塑復合鋼管貯存：

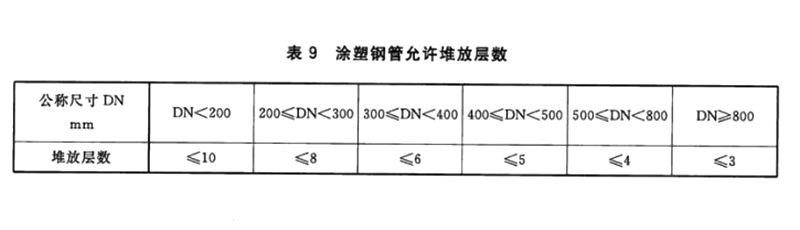

涂塑鋼管應平直存放，不宜長期存放室外；底部需采用兩道支墊墊起，支墊寬度100mm，支墊與涂塑鋼管之間，以及管材之間應有柔性隔離物，堆放時層數應符合下表。

以上即湖南管道廠家——湖南天卓管業有限公司對現行給水涂塑鋼管行標的解讀。我們嚴格按照標準要求進行生產檢驗運輸存放，為工程項目提供質量合格放心的管材。
